一种可更换的气体净化柱的手套箱

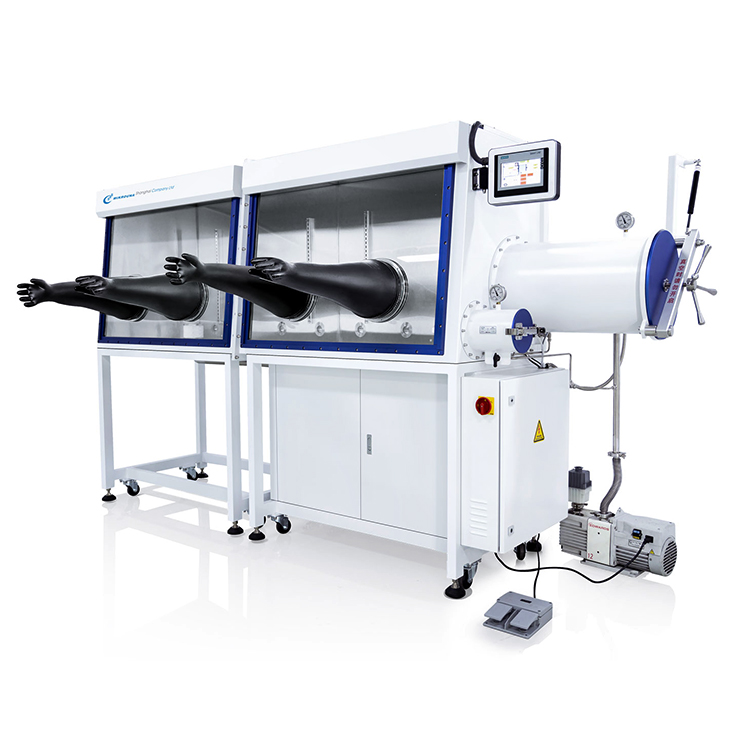

  真空手套箱是将高纯惰性气体充入箱体内，并循环过滤掉其中活性物质的实验室设备，手套箱广泛应用于医学、生物、化学化工、核能、锂电以及机械加工等高科技研究领域和生产制造过程中。

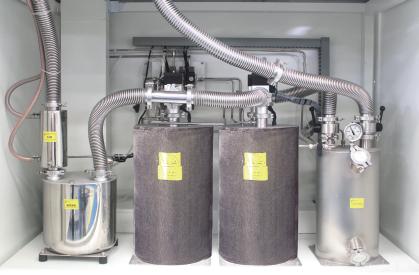

  真空手套箱长期使用后，其配备的净化柱内的分子筛会逐渐饱和而失去吸附水的能力，为避免影响净化柱的净化功能，通常需要利用再生手段直接对净化柱内部的净化材料进行再生恢复，或替换掉整个净化柱组件，在对净化材料进行再生恢复时，净化柱净化过程中吸收的酸性气体会随再生尾气一并排出，可能会对外界环境造成污染，若将净化柱整个换掉，维护成本又偏高。

  另外，在使用手套箱进行实验操作时，需要通过手套箱手套伸入箱内进行操作，将手伸进手套箱时，手套箱内的气体压力变大，箱体内的惰性气体会排出去，在将手拿出时，箱体内的压力变小，钢瓶内的惰性气体会充入箱内进行补充，维持压力平衡，每次操作都会造成惰性气体的浪费。

  基于以上原因，米开罗那在手套箱技术领域发明了一种可更换的气体净化柱的手套箱。

1：净化结构

  该可更换气体净化柱的手套箱箱体上设有净化结构，净化结构上设有滴液结构，通过净化结构对再生尾气进行净化，避免直接排放再生尾气，对外界造成空气污染，影响人体健康，通过滴液结构可向溶液中添加碱性试剂，将溶液配制成碱性溶液，使再生排出的酸性气体和碱性溶液反应，达到净化气体的目的，被净化后的气体排放时不会对环境和人体造成影响。

2：替换结构

  该可更换气体净化柱的手套箱除了在手套箱箱体上设净化结构，还在箱体上设替换结构和平衡结构。

  替换结构上设有限位结构，通过替换结构可将净化柱本体取出，对净化柱本体内的净化材料进行更换，通过限位结构方便将净化柱本体顶端进行密封，即：在净化柱本体内的净化材料吸附饱和后，可转动卡箍上的螺栓，将连接管从套管底端拆下，并打开净化柱本体顶端的盖板，对净化柱本体内的净化材料进行更换，在净化材料更换完毕后，将净化柱盖板上的限位柱和净化柱本体上的限位槽卡合，并将净化柱本体上的卡环和盖板上的卡扣卡合，将盖板固定，并通过净化柱本体上的第一密封圈将连接处密封。

3：平衡结构

  平衡结构上设有固定结构，通过平衡结构可使箱体内的气压保持平衡，避免气体反复排出和补充造成浪费，通过固定结构可对平衡结构进行更换，即：将气囊通过其外侧的连接环和箱体上的连接口安装在箱体上，在操作人员将手伸进箱体进行实验操作时，惰性气体可进入气囊内，避免惰性气体排出去，当操作人员把手拿出来时，气囊内的惰性气体又会进入箱体内，从而维持了箱体内外的压力，避免了气体反复排出和补充造成的浪费
